Sondes PT100 & RTD
Sondes à résistance de platine, montage 2, 3 ou 4 fils, montées en canne ou en éléments nus.
Température & thermométrie
Vous avez un projet ? Appelez un de nos spécialistes pour en discuter
+33(0)3 27 29 01 09
Domaine de mesure · Température
Étalonnage en température par contact et thermométrie
La température est la grandeur la plus mesurée en industrie, et la plus sensible à la dérive. CAP Métrologie étalonne vos sondes PT100, thermocouples et thermomètres de −35 à 1600 °C, par comparaison à un étalon raccordé, en bain d’huile, en puits sec ou en four tubulaire.
−35 → 1600 °CTempérature par contact
dès ±0,1 °CIncertitude élargie (k=2)
PT100, thermocouples et sondes CTNSondes, thermocouples, CTN
Labo & sur siteBain d’huile, puits sec & four tubulaire
Le principe
La thermométrie par contact, en clair
Un capteur de température par contact — sonde à résistance de platine, thermocouple, sonde CTN — doit toucher le milieu dont il mesure la température. Avec le temps et les cycles thermiques, ses indications dérivent. L’étalonnage mesure cet écart par rapport à un étalon raccordé et l’exprime avec son incertitude.

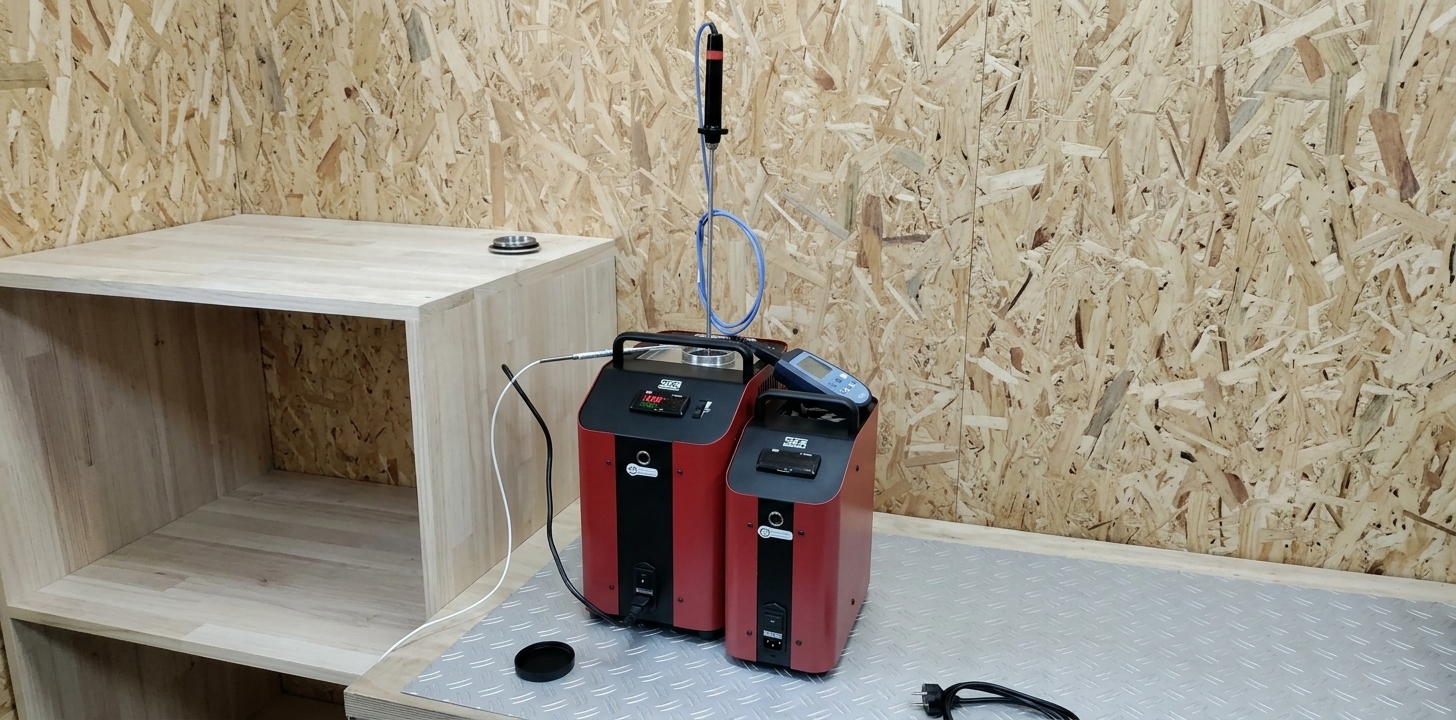

La méthode repose sur la comparaison dans un milieu stable. Le capteur à étalonner et l’étalon sont plongés ou placés côte à côte dans un bain d’huile (excellente homogénéité, plage basse), un puits sec (mobile, plages larges jusqu’à 1200 °C) ou un four tubulaire (adapté aux très hautes températures, jusqu’à 1600 °C). On relève l’écart sur plusieurs points de la plage utile.
Chaque résultat s’exprime en incertitude élargie (k = 2), soit environ 95 % de confiance. La prestation suit une procédure documentée : CM-T-BT-v1.3 pour la basse température, CM-T-HT-v1.0 au-delà de 250 °C. Retrouvez le principe général sur la page étalonnage.
Nos capacités
Étendues, incertitudes et moyens
Trois plages, deux procédures, des étalons raccordés. Les incertitudes sont élargies (k = 2).
| Étendue de mesure | Incertitude élargie (k=2) | Méthode (étalon) | Moyens | Procédure | Lieu |
|---|---|---|---|---|---|
| −35 → 160 °C | ±0,1 à ±0,3 °C | Comparaison à une sonde PT100 étalon (raccordée FINAS) | Bain d’huile / puits sec | CM-T-BT-v1.3 | Labo / sur site |
| Ambiant → 650 °C | ±0,3 à ±0,4 °C | Comparaison à une sonde PT100 étalon (raccordée FINAS) | Puits sec | CM-T-BT-v1.3 | Labo / sur site |
| +250 → 1600 °C | ±1,4 à ±2,3 °C | Comparaison à un thermocouple type S céramique étalon (raccordé COFRAC) | Puits sec / four tubulaire | CM-T-HT-v1.0 | Labo / sur site |
Les étalons de référence sont raccordés à la chaîne nationale via des laboratoires accrédités FINAS et COFRAC : nos certificats sont traçables au SI, sans être eux-mêmes émis sous accréditation. Le cadre est détaillé sur la page normes et réglementation.
Ce que nous étalonnons
Les capteurs et instruments traités
Du capteur nu à la chaîne de mesure complète, en laboratoire comme sur votre site.
Thermocouples
Types usuels (K, J, T, N, S…), étalonnés en puits sec ou en four tubulaire selon la plage, jusqu’à 1600 °C.
Sondes CTN & thermistances
Capteurs à coefficient négatif, adaptés à la plage basse pour un suivi fin des températures.
Thermomètres & indicateurs
Thermomètres à dilatation, afficheurs et chaînes de mesure complètes, du capteur à la centrale.
Besoin d’acheter un capteur plutôt que de l’étalonner ? Voir la gamme sondes à contact. Pour les mesures sans contact, direction la température infrarouge.
Le déroulé
Comment se passe un étalonnage en température
01
Cadrage
Nous définissons le type de sonde à étalonner, la plage utile et vos tolérances (EMT), selon l’usage réel du capteur.
02
Mise en milieu stable
Capteur et étalon sont placés côte à côte dans le bain d’huile, le puits sec ou le four tubulaire, après stabilisation en température.
03
Comparaison multipoints
On relève les indications du capteur face à l’étalon raccordé, sur plusieurs points répartis sur la plage.
04
Écarts, incertitude, certificat
Chaque point donne un écart. Nous établissons le bilan d’incertitude (k = 2) et éditons le certificat d’étalonnage.
En laboratoire
- Meilleures incertitudes grâce aux conditions de référence stabilisées.
- Bain d’huile pour l’homogénéité, puits secs pour les plages intermédiaires et four tubulaire pour les très hautes températures.
- Idéal pour les sondes de référence et les fortes exigences.
Sur votre site
- Puits secs de terrain, sans déplacer vos capteurs.
- Étalonnage de la chaîne complète, du capteur à l’afficheur.
- Moins d’immobilisation, moins de risques de casse au transport.
La suite
Autour de la température
Température infrarouge
Pyromètres et caméras thermiques, de −15 à 1500 °C, étalonnés sur fours corps noir.
Cartographie fours & enceintes
Vérification de l’homogénéité thermique selon la norme NF X 15-140, sur site.
Contrats de suivi métrologique
Toutes vos échéances planifiées et la fiche de vie de chaque capteur, sans y penser.
Pour décider de la conformité de vos capteurs face à une tolérance, voyez la vérification métrologique. Et pour l’ensemble de vos grandeurs, revenez au hub domaines de mesure.
Questions fréquentes
Température par contact : vos questions
Quels capteurs de température étalonnez-vous ?
Nous étalonnons les sondes à résistance de platine (PT100), les thermocouples des types usuels, les sondes CTN et thermistances, ainsi que les thermomètres à dilatation. La comparaison se fait par rapport à un étalon raccordé, en bain d’huile, en puits sec ou en four tubulaire selon la plage.
Quelle plage de température couvrez-vous par contact ?
De −35 à 1600 °C. La plage basse (−35 à 160 °C) se traite en bain d’huile ou en puits sec, la plage intermédiaire en puits sec, et les très hautes températures jusqu’à 1600 °C en four tubulaire, par comparaison à un thermocouple étalon.
Quelle incertitude pouvez-vous atteindre ?
Dès ±0,1 °C sur le bas de la plage (−35 à 160 °C), et de ±1,4 à ±2,3 °C sur la plage haute (250 à 1600 °C). Toutes nos incertitudes sont élargies (k = 2), soit environ 95 % de confiance.
Bain d’huile, puits sec ou four tubulaire : quelle différence ?
Le bain d’huile offre une excellente homogénéité et convient aux sondes immergées sur les plages basses. Le puits sec est plus mobile et couvre des plages larges jusqu’à environ 1200 °C. Le four tubulaire est utilisé pour les très hautes températures, jusqu’à 1600 °C. Le choix dépend du capteur, de la plage et du lieu d’intervention.
Pouvez-vous étalonner sur mon site ?
Oui. Nos techniciens interviennent avec des puits secs de terrain et peuvent étalonner directement dans vos ateliers, ce qui limite l’immobilisation de vos moyens et permet de traiter la chaîne de mesure dans ses conditions réelles.
Étalonnez-vous la chaîne complète, capteur et afficheur ?
Oui, lorsque la configuration le permet. La comparaison peut couvrir la sonde, le conditionneur et l’afficheur ou la centrale de mesure, afin d’évaluer toute la chaîne plutôt que le seul capteur.
Et pour les mesures sans contact (pyromètres, caméras) ?
Les mesures sans contact relèvent de la thermométrie infrarouge : pyromètres et caméras thermiques, que nous traitons de −15 à 1500 °C sur fours corps noir. Voir la page Température infrarouge.
Des capteurs de température à étalonner ?
Envoyez-nous la liste de vos sondes, leurs plages et vos tolérances. Nous vous répondons avec une proposition adaptée, en laboratoire ou sur votre site.
