Domaine de mesure · Température infrarouge
Étalonnage de pyromètres et caméras thermiques
La mesure sans contact ne pardonne pas une dérive : un pyromètre déréglé fausse tout un procédé thermique. CAP Métrologie étalonne vos pyromètres et caméras infrarouges de −15 à 1500 °C, sur four corps noir à émissivité maîtrisée.
−15 → 1500 °CTempérature infrarouge
k = 2Incertitudes élargies
Corps noirRéférence HGH · fours SENSORTHERM & OPTRIS
Labo & sur siteÉtalonnage sur vos lignes
Le principe
La thermométrie infrarouge, en clair
Tout objet au-dessus du zéro absolu émet un rayonnement infrarouge proportionnel à sa température. Un pyromètre ou une caméra thermique capte ce rayonnement et en déduit la température de surface, sans jamais toucher la cible. C’est idéal pour les objets en mouvement, très chauds ou inaccessibles, mais le résultat dépend de deux paramètres souvent négligés.

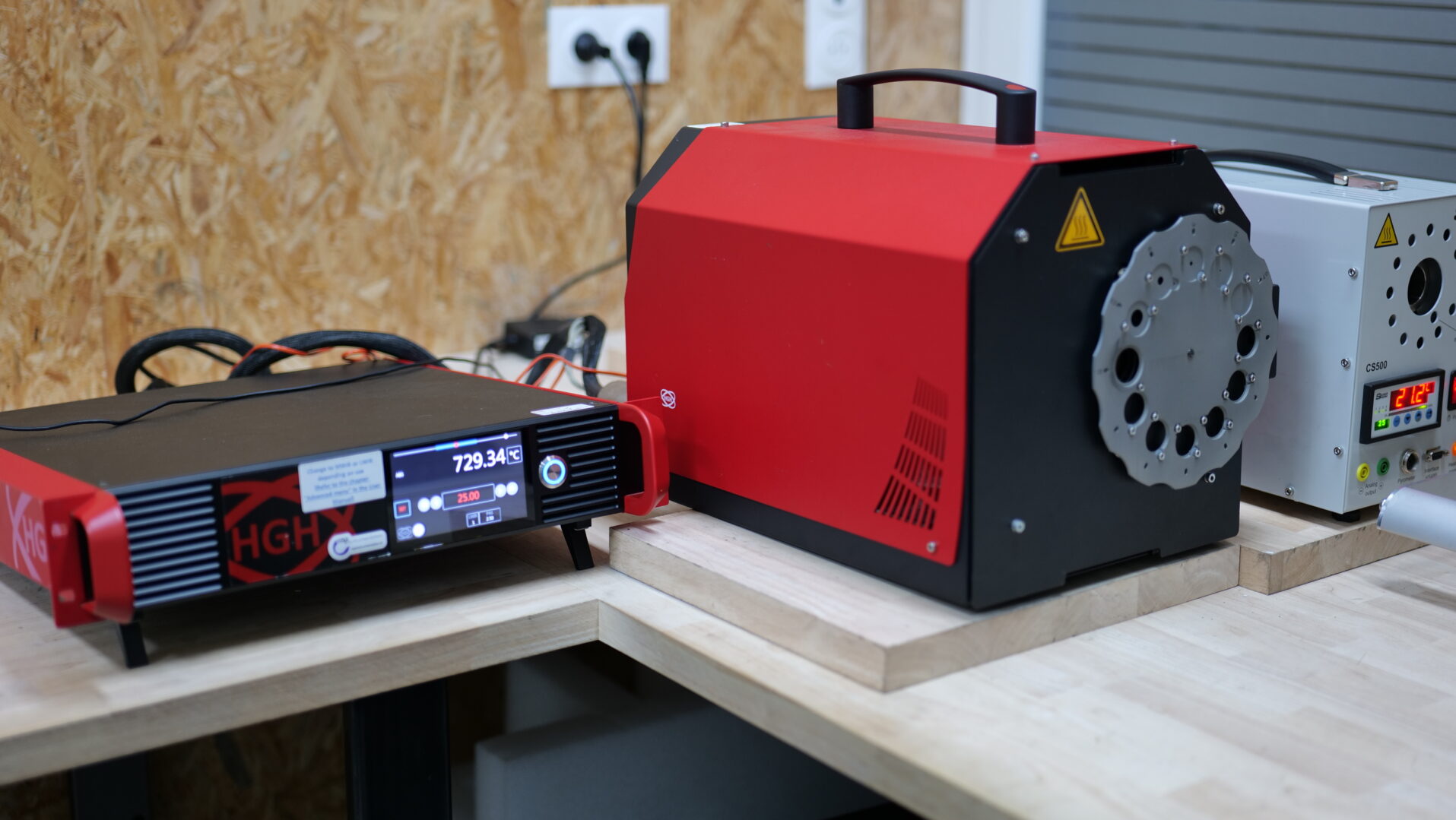

Le premier est l’émissivité de la surface visée ; le second, la bande spectrale du capteur. Un étalonnage sérieux doit donc reproduire une référence rayonnante connue : c’est le rôle du corps noir, dont l’émissivité approche 1 et dont la température est maîtrisée. CAP Métrologie utilise un corps noir de référence HGH ainsi que des fours corps noir SENSORTHERM et OPTRIS selon la plage et l’application. On y vise l’appareil à étalonner et on compare son indication à celle de l’étalon.
Chaque résultat s’exprime en incertitude élargie (k = 2). Nos procédures sont documentées : CM-T-IRBT pour les basses températures, CM-T-IRHT pour les hautes. Pour les capteurs qui touchent le milieu, voyez la page température & thermométrie.
Nos capacités
Étendues, incertitudes et fours corps noir
Un corps noir de référence HGH et des fours corps noir SENSORTHERM et OPTRIS couvrent la plage, chacun adapté à une bande spectrale et à une étendue. Les incertitudes sont élargies (k = 2).
| Étendue de mesure | Incertitude élargie (k=2) | Méthode (étalon) | Four corps noir | Procédure | Lieu |
|---|---|---|---|---|---|
| −15 → 150 °C | Valeur en cours de confirmation | Four corps noir étalon DCN1000 (certificat COFRAC) | HGH — corps noir de référence, bande spectrale réglable, émissivité > 0,99 | CM-T-IRBT-v1.3 | Labo / sur site |
| Ambiant → 400 °C | ±0,3 à ±1,5 °C | Pyromètre étalon OPTRIS CTL LTSF | OPTRIS BR400, émissivité 0,97 pour 8–14 µm | CM-T-IRBT-v1.3 | Labo |
| Ambiant → 500 °C | En cours de qualification | Sonde RPRT étalon (raccordée FINAS) | SENSORTHERM CS500, émissivité 0,99 | CM-T-IRBT-v1.1 | Labo / sur site |
| +50 → 1350 °C | ±0,8 à ±3,5 °C | Four corps noir étalon RCN1350 (certificat COFRAC) | HGH — corps noir de référence, bande spectrale réglable, émissivité > 0,99 | CM-T-IRHT-v1.0 | Labo / sur site |
| +250 → 1500 °C | ±1,4 à ±2,3 °C | Pyromètre étalon SENSORTHERM DIADEM DI16 (raccordé COFRAC) | SENSORTHERM CS1500, émissivité > 0,99 | CM-T-IRHT-v1.0 | Labo |
Les étalons de référence sont raccordés à la chaîne nationale via des laboratoires accrédités COFRAC et FINAS : nos certificats sont traçables au SI, sans être eux-mêmes émis sous accréditation. Le cadre est détaillé sur la page normes et réglementation.
Ce que nous étalonnons
Les appareils infrarouges traités
Du pyromètre portable à la caméra fixe sur ligne de production.
Pyromètres & caméras portables
Appareils de terrain à visée laser, utilisés en maintenance et en contrôle ponctuel.
Caméras thermiques
Capteurs matriciels qui produisent une image des températures, poste fixe ou portable.
Scanners thermiques
Systèmes à balayage pour la surveillance de surfaces étendues ou de produits défilants.
Besoin d’acheter un pyromètre ou une caméra plutôt que de l’étalonner ? Voir la gamme pyromètres et caméras infrarouges. Pour les capteurs à contact, direction la température & thermométrie.
Le déroulé
Comment se passe un étalonnage infrarouge
01
Validation de la faisabilité
Nous validons avec vous la plage de température, la bande spectrale, le rapport optique, la distance de visée et vos tolérances (EMT).
02
Mise en température du corps noir
Le four corps noir adapté à la plage est amené et stabilisé à chaque point de consigne.
03
Visée & comparaison
On vise la cavité du corps noir et on relève l’indication de l’appareil face à l’étalon, sur plusieurs points.
04
Écarts, incertitude, certificat
Chaque point donne un écart. Nous établissons le bilan d’incertitude (k = 2) et éditons le certificat d’étalonnage.
En laboratoire
- Fours corps noir dédiés par bande spectrale, jusqu’à 1500 °C.
- Émissivité élevée et conditions stabilisées pour les meilleures incertitudes.
- Idéal pour les caméras et pyromètres de référence.
Sur votre site
- Étalonnage sur site jusqu’à 1350 °C avec un four corps noir adapté, sans démonter le capteur.
- Étalonnage de la chaîne complète, du capteur à la supervision.
- Moins d’immobilisation sur vos lignes de production.
La suite
Autour de la mesure de température
Température & thermométrie
Sondes PT100, thermocouples et thermomètres par contact, de −35 à 1600 °C.
Cartographie fours & enceintes
Vérification de l’homogénéité thermique des fours et enceintes selon la norme NF X 15-140.
Contrats de suivi métrologique
Toutes vos échéances planifiées et la fiche de vie de chaque appareil, sans y penser.
Pour statuer sur la conformité d’un capteur face à une tolérance, voyez la vérification métrologique. Et pour l’ensemble de vos grandeurs, revenez au hub domaines de mesure.
Questions fréquentes
Température infrarouge : vos questions
Quels appareils infrarouges étalonnez-vous ?
Nous étalonnons les pyromètres infrarouges (poste fixe et portables), les caméras thermiques et les scanners thermiques. La comparaison se fait sur un four corps noir étalon, à émissivité maîtrisée, de −15 à 1500 °C.
Quelle plage couvrez-vous en infrarouge ?
De −15 à 1500 °C. La plage est couverte par plusieurs fours corps noir, chacun adapté à une bande spectrale et à une étendue : basse température près de l’ambiante, puis jusqu’à 1350 et 1500 °C pour les applications métal et four.
Comment étalonne-t-on un pyromètre ou une caméra IR ?
On vise un four corps noir de référence, dont la température et l’émissivité sont maîtrisées, puis on compare l’indication de l’appareil à celle de l’étalon sur plusieurs points. L’écart et son incertitude sont consignés dans le certificat.
Pourquoi l’émissivité et la bande spectrale comptent-elles ?
Un capteur infrarouge déduit la température d’un rayonnement. Son résultat dépend de l’émissivité de la surface visée et de la bande spectrale du capteur. Selon l’appareil, on rencontre par exemple des bandes autour de 8–14 µm, 1 µm ou 5 µm. Nos corps noirs et fours corps noir sont choisis en fonction de cette bande et de la plage de température.
Pouvez-vous étalonner sur mon site ?
Oui. Nous pouvons intervenir sur site jusqu’à 1350 °C avec un four corps noir adapté, sans démonter le capteur, et traiter la chaîne complète jusqu’à l’afficheur ou la supervision.
Quelle incertitude pouvez-vous atteindre ?
L’incertitude dépend de la plage, du point de mesure et du moyen utilisé. Toutes nos incertitudes sont élargies (k = 2). La valeur minimale sur la plage basse est actuellement en cours de confirmation ; les autres valeurs sont détaillées dans le tableau des capacités.
Quelle différence avec les sondes à contact ?
La mesure par contact (sondes PT100, thermocouples) suppose de toucher le milieu ; l’infrarouge mesure à distance la température de surface, sans contact. Pour les capteurs à contact, voir la page Température & thermométrie.
Des pyromètres ou caméras à étalonner ?
Envoyez-nous vos appareils, leurs plages et vos tolérances. Nous vous répondons avec une proposition adaptée, en laboratoire ou sur votre site.
