Débitmètres électromagnétiques
Pour les fluides conducteurs, sans pièce mobile ; notre débitmètre étalon de référence pour ces liquides.
Débitmétrie
Vous avez un projet ? Appelez un de nos spécialistes pour en discuter
+33(0)3 27 29 01 09
Domaine de mesure · Débitmétrie
Étalonnage de débitmètres, directement sur votre réseau

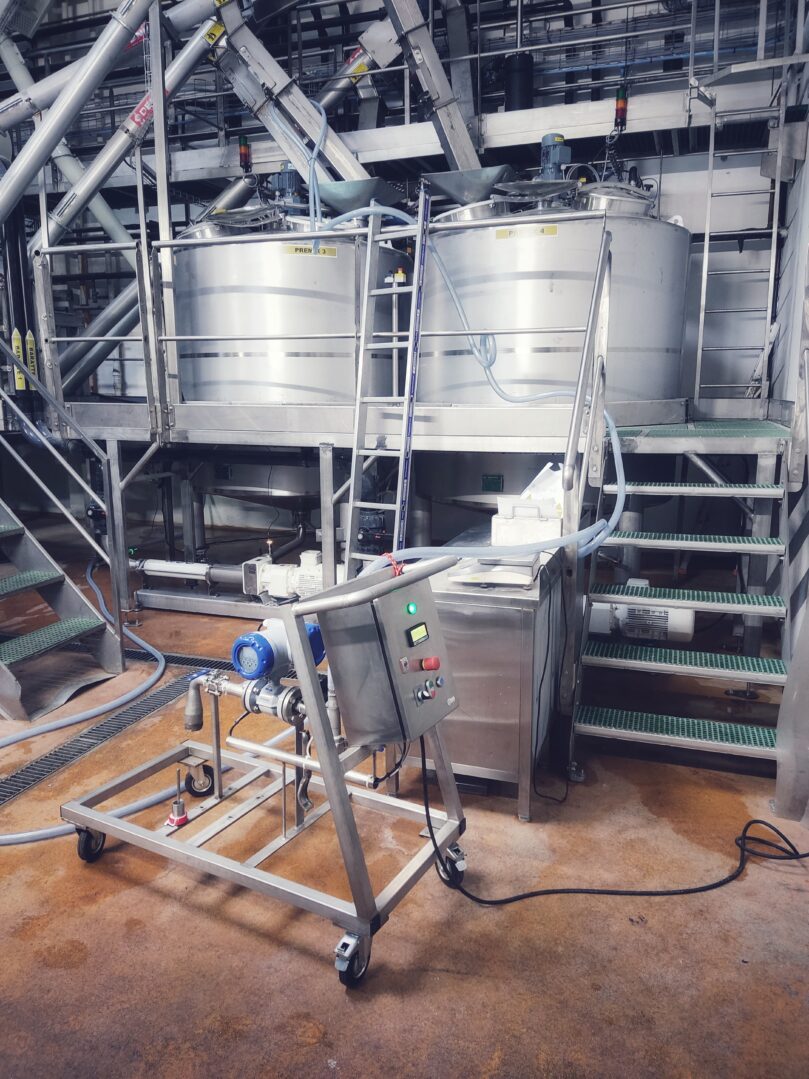

Le débit ne se mesure bien que dans ses conditions réelles d’écoulement. CAP Métrologie étalonne vos débitmètres électromagnétiques, à ultrasons, à ailettes et vos compteurs sur site, par comparaison à un débitmètre étalon raccordé.
0 → 10 m³/hDébit volumique liquide
±0,03 %Incertitude élargie (k=2)
ISO 17025Débitmètre étalon raccordé
Sur siteComparaison à un étalon
Le principe
Pourquoi le débit s’étalonne sur le terrain
Le débit d’un fluide dépend de son profil d’écoulement : longueurs droites en amont, coudes, vannes, viscosité, remplissage de la conduite. Un débitmètre sorti de sa tuyauterie ne mesure plus la même chose. C’est pourquoi l’étalonnage se fait le plus souvent sur site, dans le montage réel de l’instrument, dans la mesure du possible.
La méthode reste la comparaison. On installe un débitmètre étalon en série avec l’instrument à contrôler. À débit stabilisé, on relève l’écart entre les deux mesures sur plusieurs points de la plage.
Notre débitmètre étalon est étalonné ISO 17025. Le résultat s’exprime en incertitude élargie (k = 2). Le principe général est décrit sur la page étalonnage.
Nos capacités
Étendues, incertitudes et moyens
Étalonnage sur liquide, par comparaison à un débitmètre étalon raccordé. Les incertitudes sont élargies (k = 2).
| Étendue de mesure | Incertitude élargie (k=2) | Méthode (étalon) | Moyens | Procédure | Lieu |
|---|---|---|---|---|---|
| 0 → 10 m³/h | ±0,03 % | Comparaison à un débitmètre électromagnétique KROHNE (liquides conducteurs), étalonné ISO 17025 | Débitmètre électromagnétique étalon | CM-DBT-v1.0 | Sur site |
| 0,2 → 50 L/min | En cours de qualification | Comparaison à un débitmètre massique SIEMENS (liquides non conducteurs), étalonné ISO 17025 | Débitmètre massique étalon | CM-DBT-v1.0 | Sur site |
Nos débitmètres étalons sont étalonnés ISO 17025 : les mesures sont traçables au SI, sans être elles-mêmes émises sous accréditation. L’étalonnage s’applique aux conduites jusqu’au DN25. Le cadre est détaillé sur la page normes et réglementation.
Ce que nous étalonnons
Les débitmètres traités
Sur liquide, par comparaison à un débitmètre étalon monté en série.
Débitmètres à ultrasons
Modèle intrusif et non intrusif, directement posés sur la conduite.
Débitmètres à ailettes
À turbine ou à hélice, dont on contrôle la réponse sur la plage utile.
Compteurs
Compteurs volumétriques, comparés à notre débitmètre étalon étalonné ISO 17025.
À retenir sur les compteurs d’eau
Nous comparons les compteurs à notre débitmètre étalon étalonné ISO 17025. Pour un compteur d’eau à usage réglementé (facturation, transaction), la vérification relève d’un organisme agréé par l’État. Nous ne délivrons pas la marque de vérification légale ; nous vous orientons. Détails sur la page normes et réglementation.
Le déroulé
Comment se passe un étalonnage de débit
01
Cadrage
Nous relevons le fluide, la conduite, la plage de débit utile et vos tolérances (EMT).
02
Montage en série
Le débitmètre étalon est installé en série avec l’instrument sur la conduite.
03
Comparaison à débit stabilisé
On établit un débit stable et on relève l’écart entre l’instrument et l’étalon, sur plusieurs points.
04
Écarts, incertitude, rapport
Chaque point donne un écart. Nous établissons le bilan d’incertitude (k = 2) et éditons le rapport.
Pourquoi sur site
- Le profil d’écoulement réel conditionne la mesure.
- Pas de démontage de l’instrument ni de sa tuyauterie.
- Étalonnage dans les conditions d’exploitation, fluide compris.
Nos débitmètres étalons
- Débitmètre électromagnétique KROHNE pour les liquides conducteurs.
- Débitmètre massique SIEMENS pour les liquides non conducteurs.
- Étalonnés ISO 17025, conduites jusqu’au DN25.
La suite
Autour du débit
Pression
Souvent mesurée sur le même réseau : manomètres, transmetteurs et capteurs différentiels.
Vérification métrologique
Le verdict de conformité de l’instrument face à votre erreur maximale tolérée (EMT).
Contrats de suivi métrologique
Toutes vos échéances planifiées et la fiche de vie de chaque débitmètre, sans y penser.
Besoin d’acheter un débitmètre plutôt que de l’étalonner ? Voir la gamme débitmètres gaz et liquide. Pour l’ensemble de vos grandeurs, revenez au hub domaines de mesure.
Questions fréquentes
Débitmétrie : vos questions
Quels débitmètres étalonnez-vous ?
Nous étalonnons les débitmètres électromagnétiques, à ultrasons et à ailettes, ainsi que les compteurs, sur liquide. La comparaison se fait par rapport à un débitmètre étalon raccordé, monté en série avec l’instrument.
Quelle plage de débit couvrez-vous ?
De 0 à 10 m³/h avec une incertitude de ±0,03 %, et de 0,2 à 50 L/min sur une plage en cours de qualification. Les deux se traitent par comparaison à un débitmètre étalon.
Pourquoi l’étalonnage se fait-il sur site ?
Parce que le débit dépend du profil d’écoulement, des longueurs droites et des conditions réelles du réseau. En intervenant sur place, on étalonne l’instrument dans son montage d’exploitation, sans le démonter ni fausser la mesure.
Comment étalonne-t-on un débitmètre ?
On installe un débitmètre étalon en série avec l’instrument sur la conduite. À débit stabilisé, on compare les deux mesures sur plusieurs points, puis on consigne les écarts et l’incertitude.
Quelle incertitude pouvez-vous atteindre ?
±0,03 % sur la plage 0 à 10 m³/h. L’incertitude est élargie (k = 2), soit environ 95 % de confiance. La plage 0,2 à 50 L/min est en cours de qualification.
Étalonnez-vous les compteurs d’eau ?
Nous comparons les compteurs à notre débitmètre étalon étalonné ISO 17025. Attention : pour un compteur d’eau à usage réglementé (facturation), la vérification relève d’un organisme agréé par l’État.
Et les débits de gaz ?
Nos moyens actuels portent sur les débits de liquide. Pour un débit de gaz, décrivez-nous votre besoin : nous vous indiquons ce que nous pouvons couvrir et le raccordement adapté.
Des débitmètres à étalonner sur votre réseau ?
Envoyez-nous vos points de mesure, les fluides et les plages de débit. Nous organisons l’intervention, sur site dans la mesure du possible.
