Domaine de mesure · Masse & force
Étalonnage en force jusqu’à 300 kN et en masse de 1 g à 1 t
Un capteur de force mal étalonné, c’est un contrôle de production faussé et des essais mécaniques contestables. CAP Métrologie étalonne vos capteurs de force, dynamomètres, pesons et balances, jusqu’à 300 kN en force et de 1 g à 1 t en masse, par comparaison à des chaînes et masses étalons raccordées.
300 kNForce max (≈ 20 tonnes)
1 g → 1 tMasse, usage non réglementé
Classe F1Poids étalons acier inox
Labo & sur siteTraction & compression
Le principe
Force et masse : deux mesures, une même exigence de traçabilité
La force se mesure en newtons (N) et se caractérise par comparaison à une chaîne étalon. On applique une charge connue au capteur, en traction ou en compression, et on relève son indication. Les capteurs de force, dynamomètres et pesons dérivent avec l’usage et les surcharges : l’étalonnage remet un chiffre sûr sur ces écarts.
La masse se caractérise différemment. De 1 g à 1 t, on compare la balance à des poids étalons de classe connue (F1, M1 selon la classification OIML), sur des points répartis sur sa portée. L’incertitude d’une masse dépend directement de la classe des étalons utilisés.
Dans les deux cas, nos références sont raccordées à la chaîne nationale. Le résultat s’exprime en incertitude élargie (k = 2), et la prestation suit une procédure documentée (CM-F-C, CM-F-TC en force, CM-M en masse). Le principe général est décrit sur la page étalonnage.
Nos capacités
Étendues, incertitudes et moyens
Les incertitudes sont élargies (k = 2). En force, « F » désigne la force appliquée.
Force — jusqu’à 300 kN (≈ 20 tonnes)
| Étendue de mesure | Incertitude élargie (k=2) | Méthode | Moyens | Procédure | Lieu |
|---|---|---|---|---|---|
| 0 → 500 N | ±0,5 + 0,004·F | Comparaison à une chaîne étalon | Capteurs ±500 N traction/compression (étalonnés COFRAC) | CM-F-TC-v1.0 | Labo / sur site |
| ± 5 kN | En cours de qualification | Comparaison à un capteur étalon (COFRAC) | Banc traction/compression AMETEK | CM-F-v1.1 | Labo |
| 0 → 20 kN | ±2,05 + 0,001·F | Comparaison à une chaîne étalon | Capteurs 20 kN compression (étalonnés COFRAC) | CM-F-C-v1.0 | Labo / sur site si presse client |
| ± 100 kN | En cours de qualification | Comparaison à un capteur étalon (COFRAC) | Banc traction/compression AMETEK | CM-F-v1.1 | Labo |
| 0 → 300 kN | ±2,05 + 0,001·F | Comparaison à une chaîne étalon | Capteurs 300 kN compression (étalonnés COFRAC) | CM-F-C-v1.0 | Labo / sur site si presse client |
Masse — de 1 g à 1 t
| Étendue de mesure | Référence | Méthode | Moyens | Procédure | Lieu |
|---|---|---|---|---|---|
| 1 g → 1 t | Poids étalons classes F1 / M1 selon la plage | Comparaison à des masses étalon | Masses et poids étalons adaptés à la portée | CM-M-v1.0 | Labo / sur site |
À retenir sur les balances
CAP étalonne les balances à usage non réglementé, de 1 g à 1 t, par comparaison à des masses étalon (classes F1 et M1). Pour un instrument de pesage à usage réglementé — vente au public, transaction commerciale — la vérification relève d’un organisme agréé par l’État. Nous ne délivrons pas la marque de vérification légale ; nous vous aidons à identifier les instruments concernés et à qui les adresser. Détails sur la page normes et réglementation.
Ce que nous étalonnons
Les instruments de force et de pesage traités
Du capteur nu à l’appareil complet, en traction comme en compression.
Dynamomètres
Dynamomètres d’atelier et portables, à lecture directe de la force.
Pesons & balances
Pesons, crochets peseurs et balances à usage non réglementé, comparés aux poids étalons.
Bancs & presses
Étalonnage sur nos bancs AMETEK et presse 300 kN, ou directement sur votre presse.
Besoin d’acheter le capteur plutôt que de l’étalonner ? Voir les gammes capteur de force et capteur de pesage. Pour le collage de jauges, direction l’extensométrie.
Le déroulé
Comment se passe un étalonnage en force
01
Cadrage
Nous définissons les points de charge, le sens (traction, compression), la plage utile et vos tolérances (EMT).
02
Montage sur banc ou presse
Votre capteur est monté sur banc étalon, ou sur votre presse avec nos propres moyens d’étalonnage (capteurs 20KN et 200KN ).
03
Application & comparaison
On applique des charges connues via la chaîne étalon et on relève l’indication à chaque point.
04
Écarts, incertitude, certificat
Chaque point donne un écart. Nous établissons le bilan d’incertitude (k = 2) et éditons le certificat.

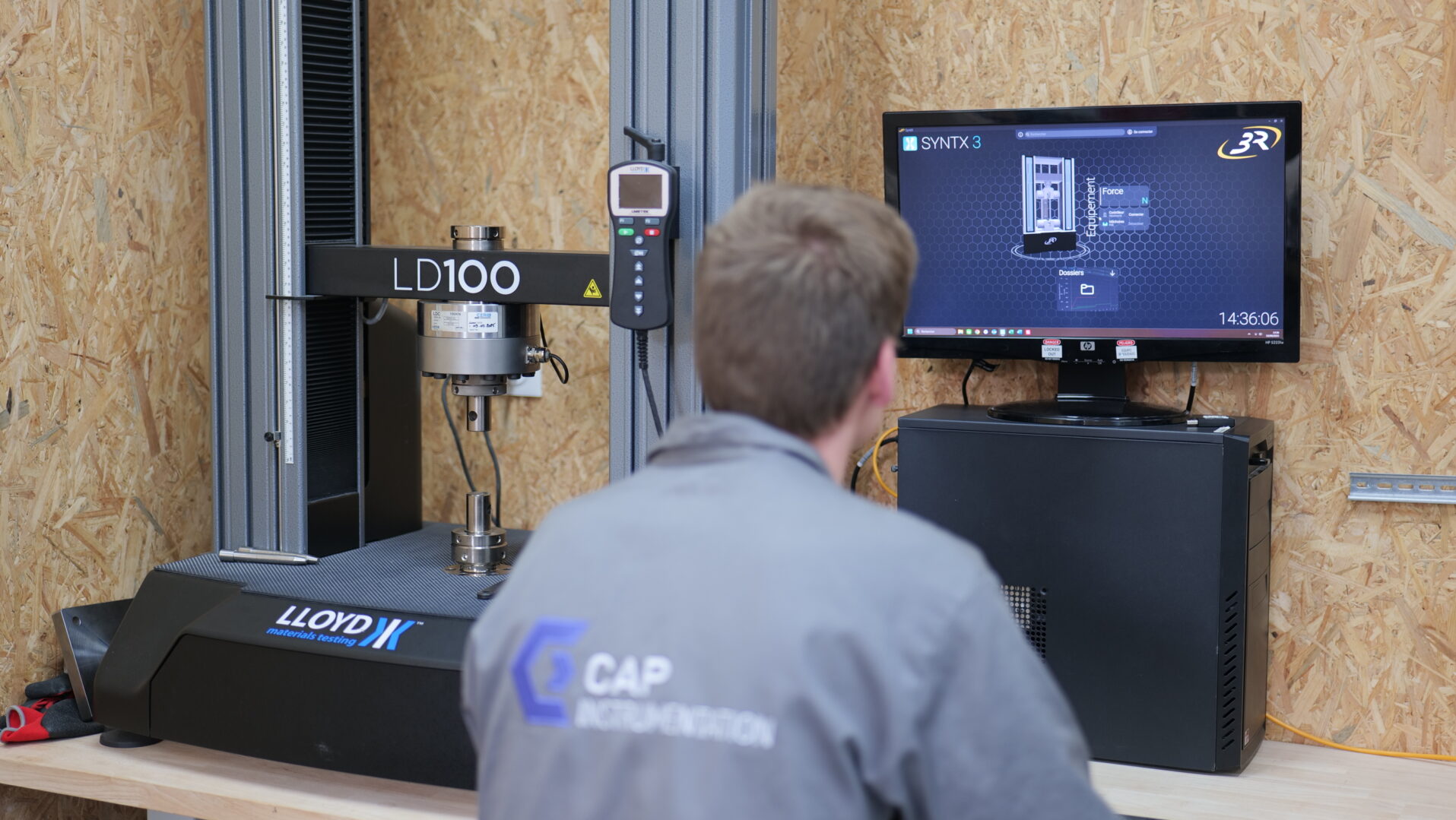

En laboratoire
- Machine d’essais AMETEK (jusque 100KN ) et 3R (jusque 300KN)
- Meilleures incertitudes, plages basses comme hautes.
- Idéal pour les capteurs de référence et les cellules de charge.
Sur votre site
- Étalonnage possible directement sur votre presse.
- Moyens d’étalonnage en masse adaptés aux balances, de 1 g à 1 t.
- Moins d’immobilisation et pas de risque de casse au transport.
La suite
Autour de la force et de la masse
Extensométrie & collage de jauges
Collage de jauges sur acier ou composite et acquisition des déformations sous charge.
Vérification métrologique
Le verdict de conformité de l’instrument face à votre erreur maximale tolérée (EMT).
Contrats de suivi métrologique
Toutes vos échéances planifiées et la fiche de vie de chaque capteur, sans y penser.
Pour l’ensemble de vos grandeurs, revenez au hub domaines de mesure. Et pour comprendre le cadre normatif du pesage, voyez normes et réglementation.
Questions fréquentes
Masse & force : vos questions
Quels instruments de force étalonnez-vous ?
Nous étalonnons les capteurs de force et cellules de charge, les dynamomètres et les pesons, en traction et en compression. La comparaison se fait par rapport à une chaîne étalon raccordée, jusqu’à 300 kN.
Jusqu’à quelle force pouvez-vous étalonner ?
Jusqu’à 300 kN en compression, soit environ 20 tonnes, sur presse d’étalonnage. Le banc de traction/compression AMETEK complète l’offre. La plage basse démarre à 0 → 500 N en traction comme en compression.
Étalonnez-vous les balances ?
Oui, les balances à usage non réglementé, par comparaison à des poids étalons de classe F1 et M1, de 1 g à 1 t. Pour un pesage à usage réglementé (transaction commerciale), la vérification relève d’un organisme agréé par l’État.
Quelle incertitude atteignez-vous en force ?
Elle dépend de la charge appliquée. Par exemple ±0,5 + 0,004·F sur la plage 0 → 500 N, et ±2,05 + 0,001·F jusqu’à 300 kN, où F est la force appliquée. Toutes nos incertitudes sont élargies (k = 2).
Pouvez-vous étalonner sur mon site ?
Oui. En force, l’étalonnage sur site est possible directement sur votre presse. En masse, nous intervenons avec des moyens adaptés à la portée de la balance, de 1 g à 1 t, ce qui limite l’immobilisation.
Traitez-vous la traction et la compression ?
Oui. Nos capteurs de référence et nos bancs AMETEK travaillent en traction et en compression selon le capteur et la plage. Le sens de sollicitation est défini lors du cadrage.
Quelle différence entre masse et force ?
La masse (en kg) se compare à des poids étalons de classe connue. La force (en newtons) se caractérise par comparaison à une chaîne étalon qui applique une charge. Un même capteur de pesage peut d’ailleurs être vu sous l’angle masse ou l’angle force selon l’usage.
Des capteurs de force ou des balances à étalonner ?
Envoyez-nous la liste de vos instruments, leurs plages et vos tolérances. Nous vous répondons avec une proposition adaptée, en laboratoire ou sur votre site.
