Pieds à coulisse & micromètres
Instruments d’atelier à lecture directe, contrôlés sur plusieurs points de leur course.
Dimensionnel
Vous avez un projet ? Appelez un de nos spécialistes pour en discuter
+33(0)3 27 29 01 09
Domaine de mesure · Dimensionnel
Étalonnage dimensionnel, de 0 à 2500 mm
Une cote fausse et c’est toute une série de pièces qui part au rebut. CAP Métrologie étalonne vos pieds à coulisse, micromètres, comparateurs, capteurs de déplacement et lasers, par comparaison à des cales étalons certifiées classe 0.
0 → 2500 mmÉtendue dimensionnelle
dès ±5 µmIncertitude élargie (k=2)
Cales classe 0Étalons ISO 17025
Labo & sur siteMarbre & cales portables
Le principe
La mesure dimensionnelle, référencée à la cale étalon
Mesurer une longueur, c’est la comparer à une référence connue. En dimensionnel, cette référence est la cale étalon : un bloc dont la longueur est certifiée avec une très haute exactitude. L’étalonnage consiste à confronter votre instrument à ces cales, sur plusieurs points de sa course.

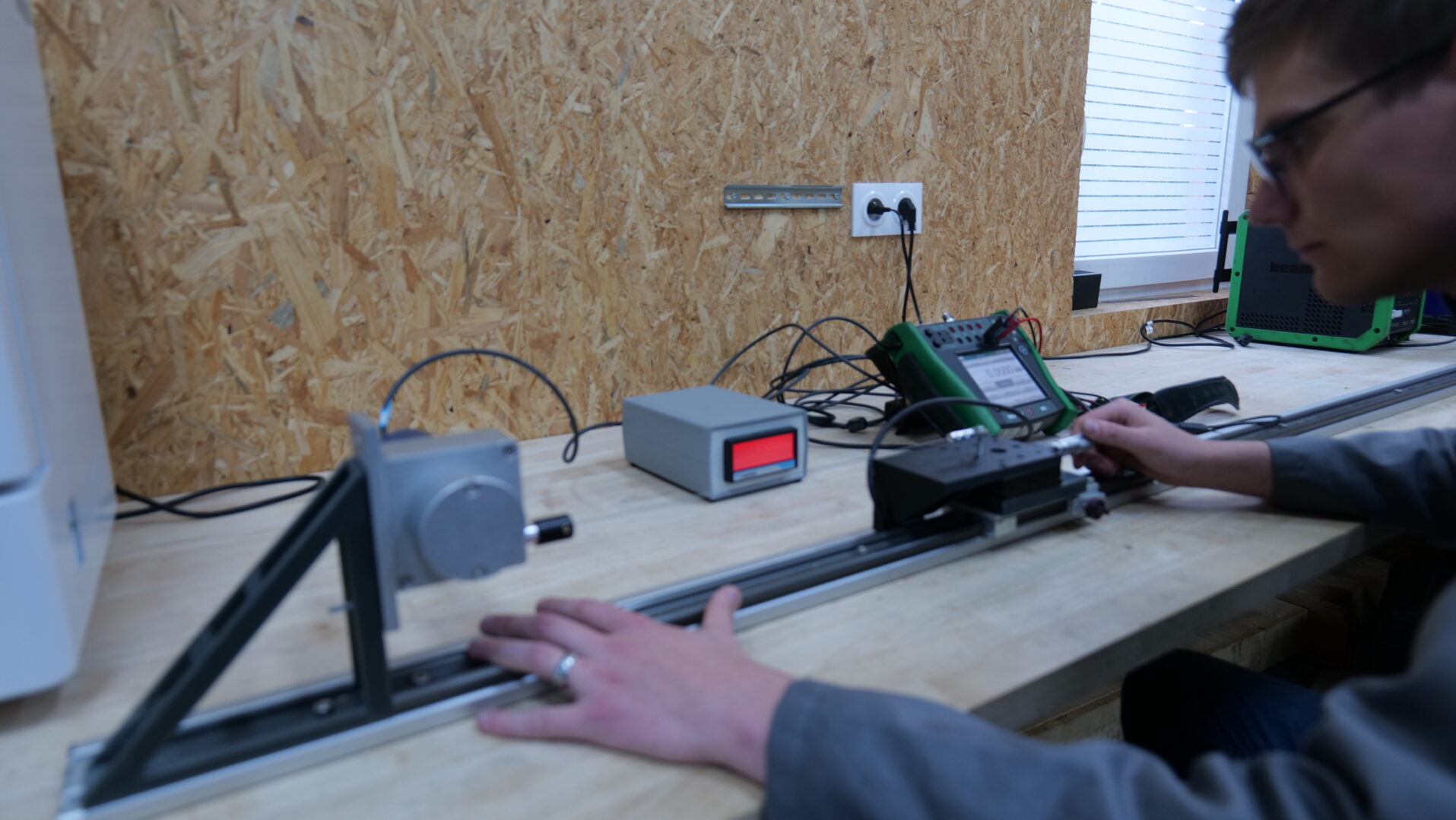

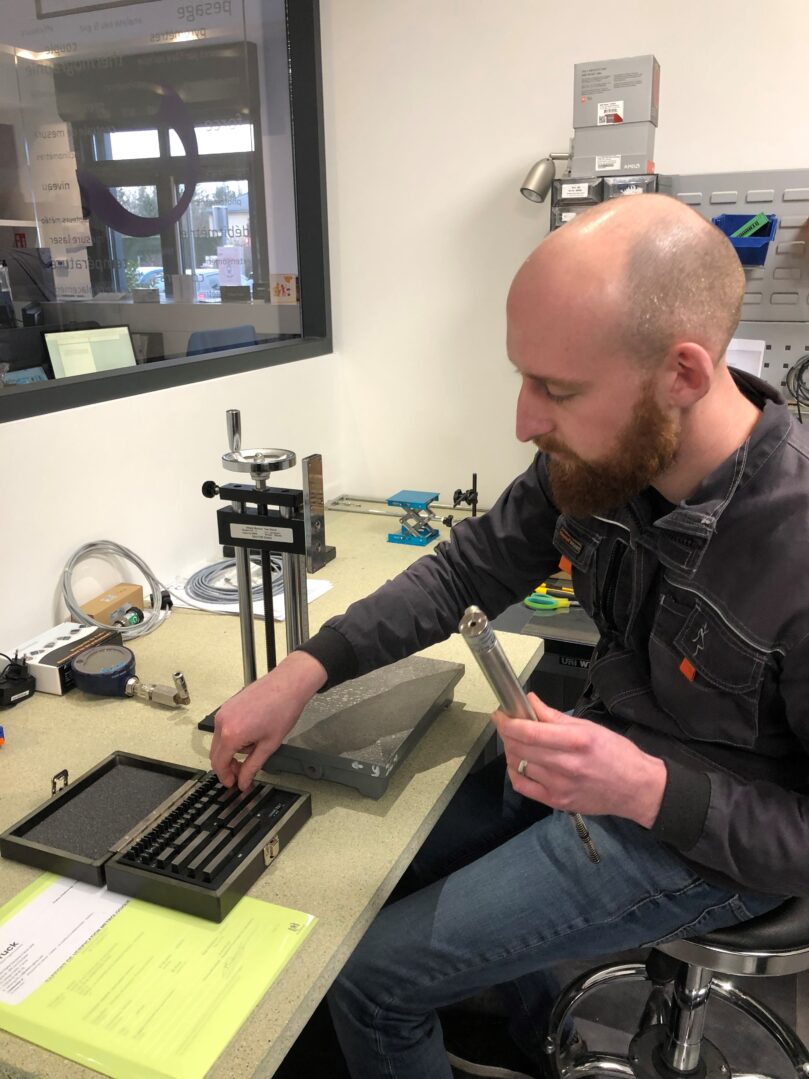

Pour les petites courses, on procède par comparaison sur cales et marbre étalons certifiés classe 0. Pour les grandes courses, jusqu’à 2500 mm, on utilise un banc à capteur linéaire magnétique avec afficheur. La méthode couvre aussi bien un pied à coulisse qu’un capteur de déplacement ou un laser de mesure.
Notre jeu de cales est étalonné ISO 17025 par un laboratoire national, ce qui rend chaque étalonnage traçable au SI. Le résultat s’exprime en incertitude élargie (k = 2). Le principe général est décrit sur la page étalonnage.
Nos capacités
Étendues, incertitudes et moyens
Par comparaison sur cales étalons certifiées classe 0. Les incertitudes sont élargies (k = 2).
| Étendue de mesure | Incertitude élargie (k=2) | Méthode | Moyens | Procédure | Lieu |
|---|---|---|---|---|---|
| 0 → 100 mm | ±5 µm | Comparaison par compression mécanique sur cales et marbre étalons (classe 0) | Jeu de 47 cales étalons (étalonnées ISO 17025) | CM-D-v1.0 | Labo / sur site |
| 100 → 500 mm | ±13 µm | Comparaison par compression mécanique sur cales et marbre étalons (classe 0) | Jeu de 8 cales étalons MITUTOYO (étalonnées ISO 17025) | CM-D-v1.0 | Labo / sur site |
| 0 → 2500 mm | En cours de qualification | Comparaison à un capteur linéaire magnétique | Banc d’étalonnage avec capteur magnétique et afficheur | CM-D-v1.1 | Labo / sur site |
Nos cales étalons sont étalonnées ISO 17025 par un laboratoire national : nos étalonnages sont traçables au SI, sans être eux-mêmes émis sous accréditation. Le cadre est détaillé sur la page normes et réglementation.
Ce que nous étalonnons
Les instruments dimensionnels traités
De l’instrument d’atelier au capteur intégré sur machine.
Comparateurs
Comparateurs à cadran et numériques, pour la mesure de petits écarts de position.
Capteurs de déplacement & règles
Capteurs LVDT et magnétiques, règles et codeurs linéaires, sur banc étalon.
Lasers & capteurs à câble
Lasers de mesure et capteurs à câble, sur la plage étendue jusqu’à 2500 mm.
Un instrument particulier (rugosimètre, colonne de mesure, projecteur de profil) ? Décrivez-le-nous : nous confirmons la faisabilité et le raccordement adapté.
Le déroulé
Comment se passe un étalonnage dimensionnel
01
Cadrage
Nous définissons les points de mesure sur la course, la résolution attendue et vos tolérances (EMT).
02
Choix de l’étalon
Cales étalons certifiées classe 0 pour les petites courses, banc à capteur magnétique au-delà.
03
Comparaison multipoints
On confronte l’instrument à la référence sur plusieurs points, sur le marbre ou le banc.
04
Écarts, incertitude, certificat
Chaque point donne un écart. Nous établissons le bilan d’incertitude (k = 2) et éditons le certificat.
En laboratoire
- Marbre de référence et jeu de cales étalons classe 0.
- Meilleures incertitudes, dès ±5 µm sur 0 à 100 mm.
- Idéal pour les instruments de contrôle de production.
Sur votre site
- Jeu de cales étalons transportable dans vos ateliers.
- Contrôle des capteurs intégrés sans les démonter.
- Moins d’immobilisation de vos moyens de mesure.
La suite
Autour du dimensionnel
Masse & force
L’autre grandeur mécanique d’atelier : capteurs de force, dynamomètres et balances.
Vérification métrologique
Le verdict de conformité de l’instrument face à votre erreur maximale tolérée (EMT).
Contrats de suivi métrologique
Toutes vos échéances planifiées et la fiche de vie de chaque instrument, sans y penser.
Pour l’ensemble de vos grandeurs, revenez au hub domaines de mesure. Et pour le cadre normatif, voyez normes et réglementation.
Questions fréquentes
Dimensionnel : vos questions
Quels instruments dimensionnels étalonnez-vous ?
Nous étalonnons les pieds à coulisse, micromètres et comparateurs, les capteurs de déplacement, les règles et codeurs linéaires, les capteurs à câble et les lasers de mesure. La comparaison s’appuie sur un jeu de cales étalons certifiées et un marbre de référence.
Quelle plage dimensionnelle couvrez-vous ?
De 0 à 2500 mm. Les meilleures incertitudes se situent sur 0 à 100 mm (±5 µm) et 100 à 500 mm (±13 µm) ; la plage jusqu’à 2500 mm, sur banc à capteur magnétique, est en cours de qualification.
Comment étalonne-t-on un instrument dimensionnel ?
Par comparaison. Pour les petites courses, on compare l’instrument à des cales étalons certifiées classe 0, posées sur un marbre de référence. Pour les grandes courses, on utilise un banc équipé d’un capteur linéaire magnétique et d’un afficheur.
Quelle incertitude pouvez-vous atteindre ?
Dès ±5 µm sur la plage 0 à 100 mm et ±13 µm sur 100 à 500 mm. Toutes nos incertitudes sont élargies (k = 2), soit environ 95 % de confiance.
Qu’est-ce qu’une cale étalon classe 0 ?
Une cale étalon classe 0 est un bloc de longueur de référence, d’une très haute exactitude. Notre jeu de 47 cales est étalonné ISO 17025 par un laboratoire national, ce qui rend nos étalonnages dimensionnels traçables au SI.
Pouvez-vous étalonner sur mon site ?
Oui. Le jeu de cales étalons est transportable, ce qui permet d’étalonner certains instruments directement dans vos ateliers. Le marbre et les moyens de laboratoire offrent, eux, les meilleures incertitudes.
Étalonnez-vous les lasers de mesure et capteurs à câble ?
Oui. Les lasers de mesure, capteurs à câble, règles et codeurs linéaires se traitent sur un banc à capteur linéaire magnétique, sur une plage allant jusqu’à 2500 mm (en cours de qualification).
Des instruments dimensionnels à étalonner ?
Envoyez-nous la liste de vos moyens de mesure, leurs courses et vos tolérances. Nous vous répondons avec une proposition adaptée, en laboratoire ou sur votre site.
