Domaine de mesure · Électricité
Étalonnage des grandeurs électriques
Tension, courant, résistance, fréquence : ces mesures pilotent vos automates, vos régulations et vos contrôles. CAP Métrologie étalonne vos multimètres, calibrateurs, indicateurs et boucles complètes, par mesure ou par génération d’un signal de référence raccordé.
1000 V · 1000 ATension et courant AC/DC
0 → 100 MΩRésistance
PT100 & TCSimulation de sondes
Labo & sur siteBoucles & chaînes complètes
Le principe
Mesurer ou générer : les deux faces de l’étalonnage électrique
En électricité, l’étalonnage se joue dans deux sens. Quand l’instrument mesure (un multimètre, une pince), on lui applique une valeur connue et on compare son affichage à la référence. Quand il faut vérifier un appareil qui reçoit un signal (indicateur, régulateur, transmetteur), on génère une tension, un courant ou une résistance de valeur connue à son entrée.
Cette capacité de génération et de simulation change tout sur le terrain : elle permet d’étalonner une boucle complète, du capteur à l’automate, sans démonter la chaîne. On peut même simuler une sonde PT100 ou un thermocouple pour contrôler la partie électrique d’un régulateur de température sans son capteur réel.

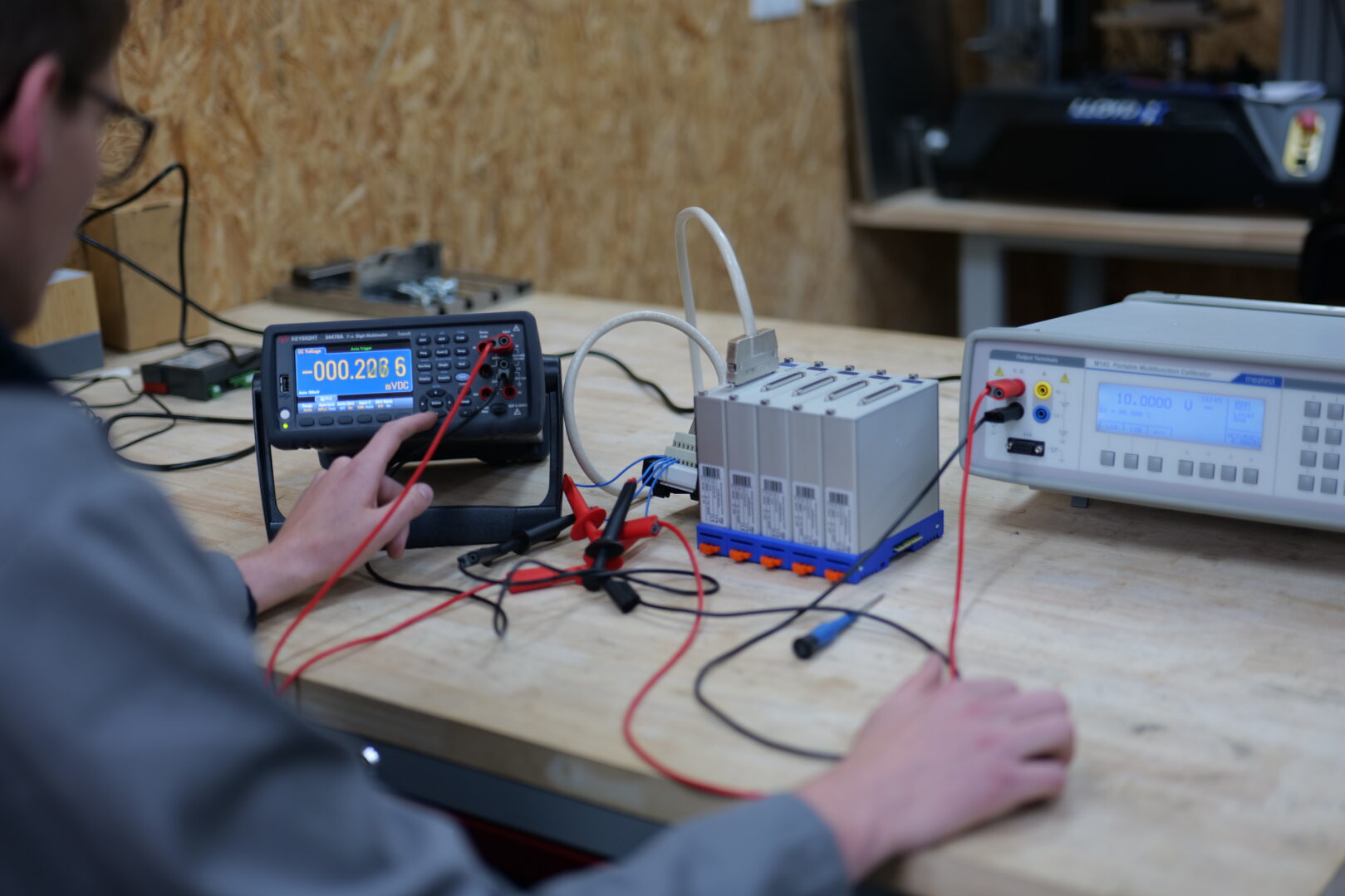

Nos références sont un calibrateur Beamex MC6 et un multimètre Keysight 34470A, raccordés à la chaîne nationale. Chaque résultat s’exprime en incertitude élargie (k = 2). Le principe général est décrit sur la page étalonnage.
Nos capacités
Étendues, incertitudes et moyens
Mesure et génération sur les grandeurs électriques usuelles. Les incertitudes sont élargies (k = 2).
Grandeurs électriques
| Grandeur | Étendue de mesure | Incertitude élargie (k=2) | Étalon | Procédure | Lieu |
|---|---|---|---|---|---|
| Tension continue | 1 → 60 V | ±0,25 mV | Calibrateur Beamex MC6 (FINAS) | CM-E-U-v1.0 | Labo / sur site |
| Tension continue | 0 → 1000 V | ±0,003 à ±12,7 mV | Multimètre Keysight 34470A (COFRAC) | CM-E-U-v1.0 | Labo / sur site |
| Tension alternative | 0 → 750 V | ±0,012 à ±173,2 mV | Multimètre Keysight 34470A (COFRAC) | CM-E-I-v1.0 | Labo / sur site |
| Courant continu | −100 → +100 mA | ±1 µA | Calibrateur Beamex MC6 (FINAS) | CM-E-I-v1.0 | Labo / sur site |
| Courant continu | 0 → 10 A (gén. 0 → 1000 A) | ±0,2 µA à ±5,8 mA | Multimètre Keysight 34470A (COFRAC) | CM-E-I-v1.0 | Labo / sur site |
| Courant alternatif | 0 → 10 A (gén. 0 → 1000 A) | ±0,2 µA à ±3,5 mA | Multimètre Keysight 34470A (COFRAC) | CM-E-I-v1.0 | Labo / sur site |
| Résistance | 0 → 4000 Ω | ±12 mΩ | Calibrateur Beamex MC6 | CE-E-R-v1.0 | Labo / sur site |
| Résistance | 0 → 100 MΩ | ±0,7 mΩ à ±34,6 kΩ | Multimètre Keysight 34470A (COFRAC) | CE-E-R-v1.0 | Labo / sur site |
| Fréquence | 0,5 → 50 kHz | ±0,2 Hz | Calibrateur Beamex MC6 | CE-E-Fq-v1.0 | Labo / sur site |
| Fréquence | 3 Hz → 300 kHz | En cours de qualification | Keysight 34470A (COFRAC) + générateur MEATEST M143 | CE-E-Fq-v1.0 | Labo / sur site |
Simulation de sondes de température
| Sonde simulée | Étendue | Incertitude élargie (k=2) | Étalon | Procédure | Lieu |
|---|---|---|---|---|---|
| PT100 | −200 → +850 °C | ±0,015 °C | Calibrateur Beamex MC6 | CE-E-SPT-v1.0 | Labo / sur site |
| Thermocouple | −270 → +1372 °C | ±0,1 °C | Calibrateur Beamex MC6 | CE-E-STC-v1.0 | Labo / sur site |
Les étalons sont raccordés à la chaîne nationale (COFRAC, FINAS) : nos certificats sont traçables au SI, sans être eux-mêmes émis sous accréditation. La simulation PT100 et thermocouple étalonne la partie électrique des indicateurs et régulateurs ; pour la sonde elle-même, voyez la température & thermométrie.
Ce que nous étalonnons
Les instruments électriques traités
De l’appareil de mesure à la boucle complète, par comparaison ou par génération.
Calibrateurs & sources
Calibrateurs de process et sources de signal, contrôlés par comparaison à nos références.
Indicateurs & transmetteurs
Afficheurs, indicateurs et transmetteurs de boucle, étalonnés par injection d’un signal généré.
Entrées PT100 & thermocouple
Régulateurs et indicateurs de température, étalonnés côté électrique par simulation de sonde.
Un instrument non listé (oscilloscope, wattmètre, analyseur de puissance, impédancemètre) ? Ces mesures sortent de notre portée actuelle : décrivez-nous votre besoin, nous vous indiquons ce que nous couvrons et le raccordement possible.
Le déroulé
Comment se passe un étalonnage électrique
01
Cadrage
Nous définissons les grandeurs, les points, le sens (mesure ou génération) et vos tolérances (EMT).
02
Raccordement du calibrateur
Le Beamex MC6 ou le multimètre Keysight est connecté à l’instrument, en mesure ou en injection.
03
Comparaison multipoints
On relève l’écart entre la valeur de référence et l’indication, sur plusieurs points de la plage.
04
Écarts, incertitude, certificat
Chaque point donne un écart. Nous établissons le bilan d’incertitude (k = 2) et éditons le certificat.
En laboratoire
- Calibrateur Beamex MC6 et multimètre Keysight 34470A raccordés.
- Meilleures incertitudes sur toutes les grandeurs.
- Idéal pour les multimètres et calibrateurs de référence.
Sur votre site
- Calibrateur portable pour intervenir dans vos armoires.
- Étalonnage de la boucle complète, du capteur à l’automate.
- Simulation de sonde pour contrôler un régulateur en place.
La suite
Autour de la mesure électrique
Température & thermométrie
Pour la sonde PT100 ou le thermocouple réel, au-delà de la simulation électrique du signal.
Vérification métrologique
Le verdict de conformité de l’instrument face à votre erreur maximale tolérée (EMT).
Contrats de suivi métrologique
Toutes vos échéances planifiées et la fiche de vie de chaque appareil, sans y penser.
Pour l’ensemble de vos grandeurs, revenez au hub domaines de mesure. Et pour le cadre normatif, voyez normes et réglementation.
Questions fréquentes
Électricité : vos questions
Quelles grandeurs électriques étalonnez-vous ?
Nous étalonnons la tension et le courant continus et alternatifs, la résistance et la fréquence, et nous simulons les sondes PT100 et thermocouples. La comparaison s’appuie sur un calibrateur Beamex MC6 et un multimètre Keysight 34470A raccordés.
Jusqu’à quelle tension et quel courant ?
Jusqu’à 1000 V en tension continue et 750 V en alternatif, et jusqu’à 1000 A en courant (par génération). La résistance va de 0 à 100 MΩ et la fréquence de 0,5 à 50 kHz sur la plage qualifiée.
Pouvez-vous générer ou simuler les signaux ?
Oui. Notre calibrateur génère la tension, le courant, la résistance et la fréquence, et simule les sondes PT100 et thermocouples. Cela permet d’étalonner un indicateur, un régulateur ou un transmetteur sans son capteur, en injectant directement le signal de référence.
Étalonnez-vous les multimètres ?
Oui, les multimètres, pinces, indicateurs et transmetteurs se traitent par comparaison à nos références, ou par injection d’un signal généré. Le certificat donne les écarts et l’incertitude par point.
Et les oscilloscopes, wattmètres ou analyseurs de puissance ?
Ces mesures ne figurent pas dans notre portée actuelle : l’oscilloscope (base de temps, bande passante) et la mesure de puissance demandent des étalons spécifiques. Décrivez-nous votre besoin, nous vous indiquons ce que nous couvrons et le raccordement possible.
Pouvez-vous étalonner sur mon site ?
Oui. Le calibrateur Beamex MC6 est portable : nos techniciens interviennent sur site pour étalonner une boucle ou une chaîne de mesure complète, du capteur à l’afficheur ou à l’automate.
Simulez-vous les sondes PT100 et thermocouples ?
Oui. Nous simulons une PT100 de −200 à +850 °C et un thermocouple de −270 à +1372 °C avec le calibrateur Beamex, pour étalonner la partie électrique des indicateurs et régulateurs de température.
Des multimètres ou des boucles à étalonner ?
Envoyez-nous la liste de vos instruments, leurs grandeurs et vos tolérances. Nous vous répondons avec une proposition adaptée, en laboratoire ou sur votre site.
